● 产品概述

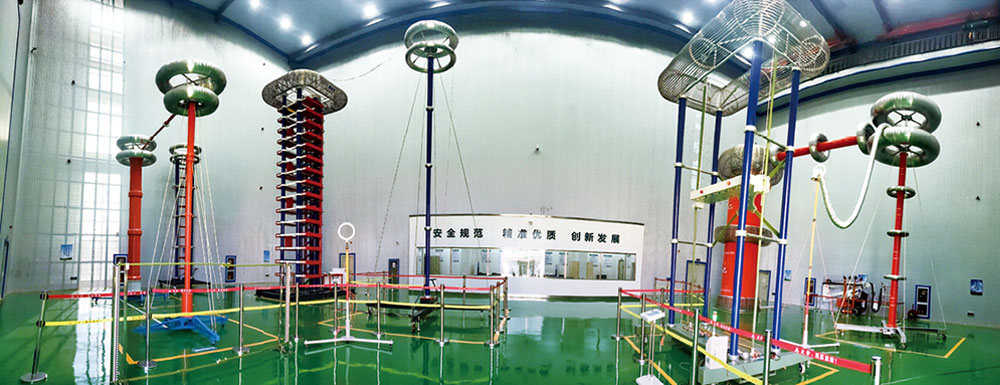

本系列化高压试验升降平台主要用于220~1000kV绝缘杆、绝缘绳、托瓶架等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放试验变压器，分压器，金属保护电阻等升压设备，和遥控耐压升降平台组成。

遥控耐压升降平台采用绝缘门式结构，门架中间安装有吊装小车，可以将绝缘杆吊起进行耐压试验。

● 功能特点

▷ 门架有效高度满足试验长度标准要求，可以进行整根绝缘杆测试。

▷ 门架采用2组4只支柱绝缘子支撑，侧向采用钢板金具连接形成整体。

▷ 两侧绝缘支柱中部具有绝缘轨道，起重小车可在上面滑动。

▷ 顶部具有均压罩，减小局部放电。

▷ 起重小车由绝缘绳起吊，采用遥控操作，确保高压的良好绝缘性。

▷ 起重小车上具有8个工位，一次可以悬挂8支绝缘杆，每个工位均可测量泄漏电流，通过红外通讯，将测试数据传递到试验台，试验台可以实时显示8路泄漏电流及电池电量。

▷ 耐压平台具有激光测距仪及激光标尺，可以准确设定试验长度。

▷ 起重小车移动到下侧，设备可以进行充电。

▷ 绝缘杆下部采用不锈钢测试夹，与地连接同时进行泄漏电流的测量。

● 技术参数

500kV工器具试验设备配置

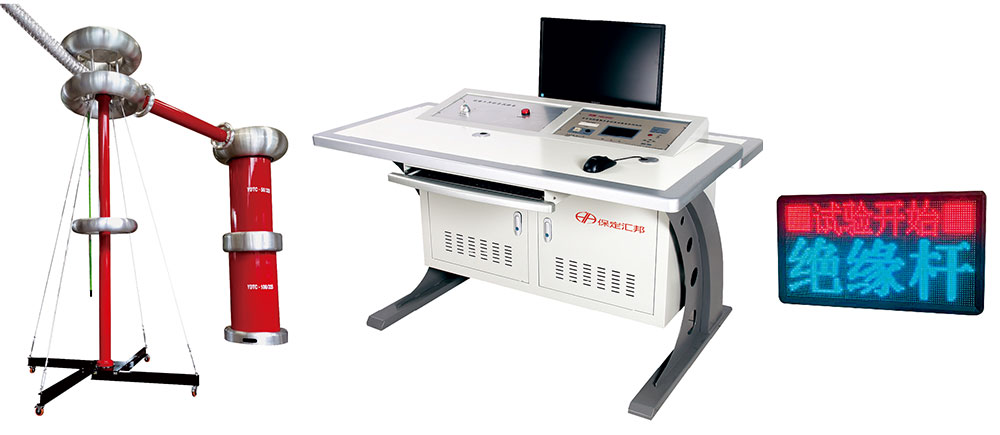

① 智能控制台

● 控制台采用手自一体化设计，可以手动控制试验过程，也可以由计算机自动完成所有控制功能。

● 试验方法符合DL/T1476-2015《电力安全工器具预防性试验规程》的要求。

● 试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。

● 设备具有过流、过压、击穿保护。

● 试验设备具有高压危险警示灯显示。

● 控制台与高压试验平台通讯，可以采集8支绝缘杆泄漏电流。

● 高压试验平台与控制台采用红外通讯技术，使操作台与高压系统隔离，确保试验人员安全。

● 设备具有过流、过压、击穿保护功能。

② YDTW-200/700无局放工频试验变压器

③ GWC-200/700工频电容分压器

④ GR-0.3/700工频保护电阻
