RH2819BJ 集成化变压器试验装置

所属分类：一体化物资检测综合试验装置
浏览次数：11

二维码：

添加时间：2025-01-09
简要说明：

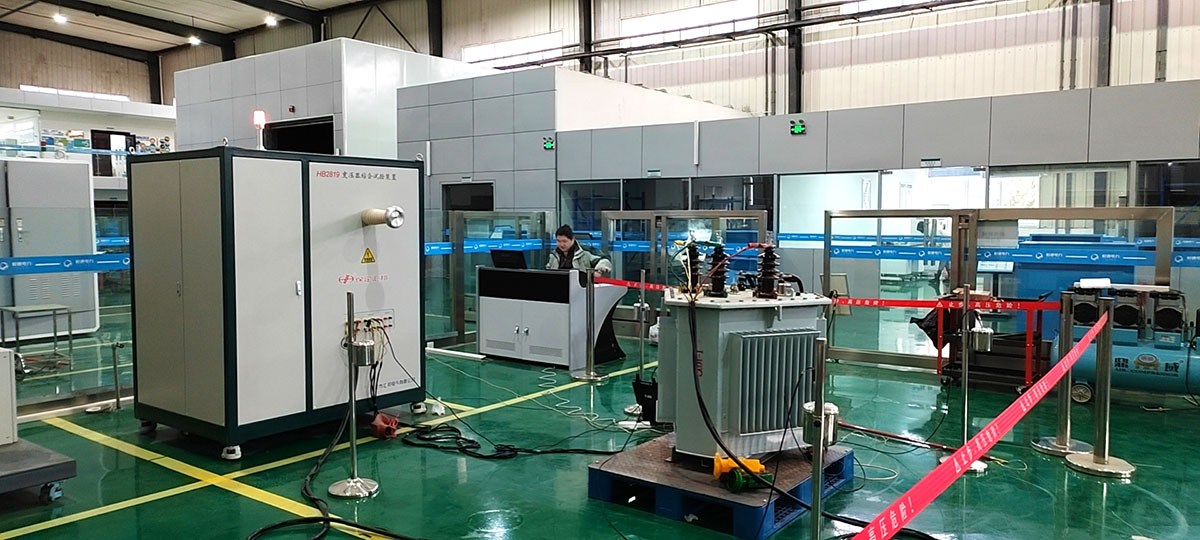

为便于移动减少设备占地面积，我们开发了集成化变压器试验装置。本装置自可以完成变压器出厂试验及温升试验，是小容量配电变压器试验测试的理想设备。

● 测试范围

测试项目：

直流电阻测试电压比测试连接组测试

绝缘电阻测试空载试验负载试验

工频耐压试验感应耐压试验温升试验

● 功能特点

1 . 可以通过一次接线完成直阻、变比测试，配备自动短路装置

还可同时完成负载试验。

2 . 一次接线可以完成空载试验及感应耐压试验。

3 . 配备HB6301测温仪及电动短路装置，可以自动进行温升试验。

4 . 试验设备配备福马轮，便于移动。

5 . 试验系统配置自动控制台，连接简单，便于移动。

6 . 根据试品范围，配置正弦波电源及补偿容量。

● 技术参数

谈佥设备	型号	技术参数
直流电阻测试单元	HB5851	测试电流自动：5mA、40mA、200mA、1A、5A、10A 测量范围和准确度5mA：50Ω～50KΩ±(0.5%+2字) 、40mA：500mΩ～250Ω±(0.2%+2字) 、 200mA：100mΩ～50Ω 、1A：5mΩ～10Ω、、5A：2mΩ～2Ω、 10A：0.5mΩ～800mΩ 分辨率 0.1μΩ
绝缘电阻测试单元	HB5805	输出电压100V、250V 、 500V、1000V、2500V、5000V 短路电流：5mA 电压显示误差：±5%±3dgt (25℃)
变比组别测试单元	HB6605D	测量范围：0.9-10000.测量精度：±0.2%
功率分析仪	HB2000	测量电压量程：50V、100V、250V、500V （相电压）、电压测量误差：±（0.05%读数+0.05%量程）测量电流量程：1A、5A、10A、20A、50A、100A 电流测量误差：±（0.05%读数+0.05%量程）、功率测量误差：± （0.1 %读数+0.1 %量程）（coscp>0.2）
三相正弦波变频试验电源	HB28YZ	额定容量：20kVA,输出电压：600、850V,输出频率：50-200 （Hz）
试验变压器	YDQ-5/50	额定容量：5kVA、输出电压：50kV
分压器	FC-50	额定电压：50kV、测量精度1.5%
补偿电容器组	HB2819W	额定电压：690V,自动投切

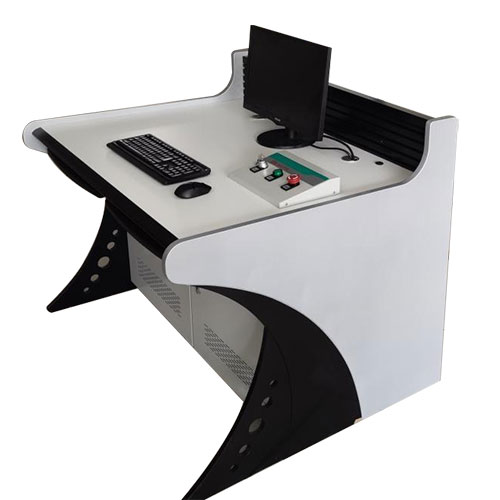

谈佥台	HB2819	工控机控制，具备变压器综合测试软件系统
