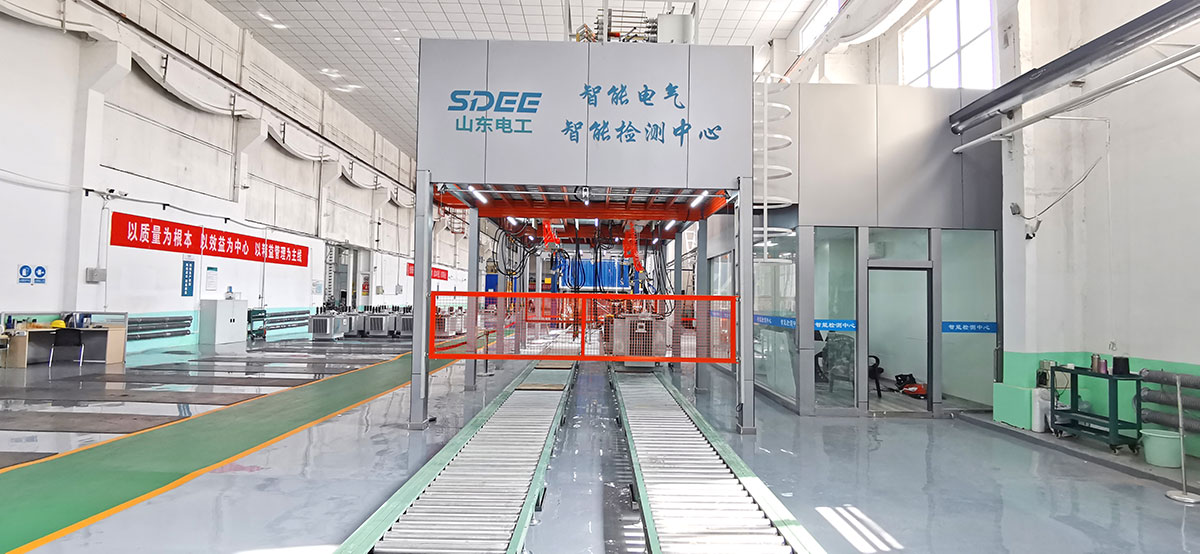

低压测试区

1

直流电阻测试单元

HB5851

测试电流自动：5mA、40mA、200mA、1A、5A、10A

测量范围和准确度10A：0.5mΩ～800mΩ、5A：2mΩ～2Ω、1A：5mΩ～10Ω、

200mA：100mΩ～50Ω40mA：500mΩ～250Ω±(0.2%+2字)

5mA：50Ω～50KΩ±(0.5%+2字)    分辨率 0.1μΩ

2

变比组别测试单元

HB6605D

测量范围：0.9~10000、测量精度：±0.2%

3

自动切换装置

HB2819K5

电流：10A、工作电压：200V

4

条形分接开关伺服调节器

HB29FT

调节细度：0.1°

5

盘形分接开关伺服调节器

HB29FP

调节细度：0.1°

6

测试线升降台

HB29XT-1

载重量：30kg、升降速度：100mm/s

7

测温模块

HB6303

测温范围：-20℃-100℃/100℃-200℃

测量误差：0.5℃/1℃

高压试验区

1

绝缘电阻测试单元

HB5805

输出电压100V、250V 、 500V、1000V、2500V、5000V  短路电流：5mA

电压显示误差：±5%±3dgt  (25℃)

2

功率分析仪

HB2000

测量电压量程：50V、100V、250V、500V（相电压）

电压测量误差：±(0.05%读数+0.05%量程)

测量电流量程：1A、5A、10A、20A、50A、100A

电流测量误差：±(0.05%读数+0.05%量程)

功率测量误差：±（0.1%读数+0.1%量程）（cosφ>0.2）

3

三相正弦波变频试验电源

HB28YZ

额定容量：60kVA，

输出电压：600、850V，输出频率：50-200（Hz）

4

试验变压器

YDQ-10/50

额定容量：10kVA、输出电压：50kV

5

分压器

FC-50

额定电压：50kV、测量精度1.5%

6

高压峰值表

HB2601

测量范围：0-50kV，测量精度：1%；

7

高压切换开关

HB26GK6

额定电压：35kV、额定电流200A，相数：3

9

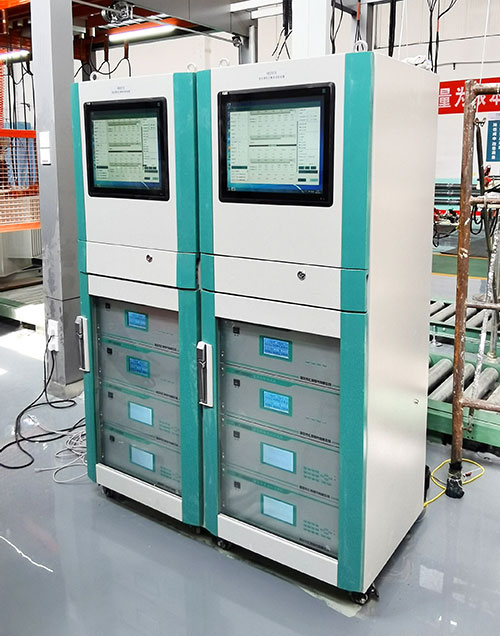

试验控制系统

HB2819Z

各项目自动测试切换、测试量程切换，低压短路电压测量、补偿等电气控制、数据通讯、安全保护系统

10

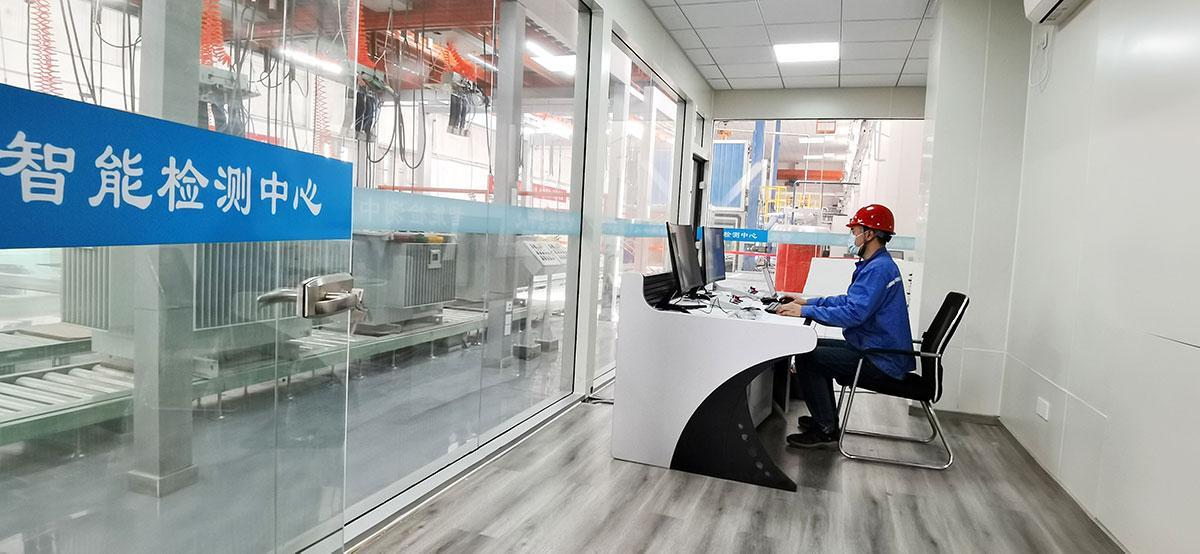

计算机系统及软件

HB2819GL

测试系统登录、试验人员管理、试品识别、测试项目设定、测试数据设定、项目切换、

状态读取、数据上传、环境参数读取判别

11

装置结构及附件

HB2819ZN

设备承载、高压电动开关切换、低压电动开关切换、出线小车驱动、高电压电气连接、密封结构
